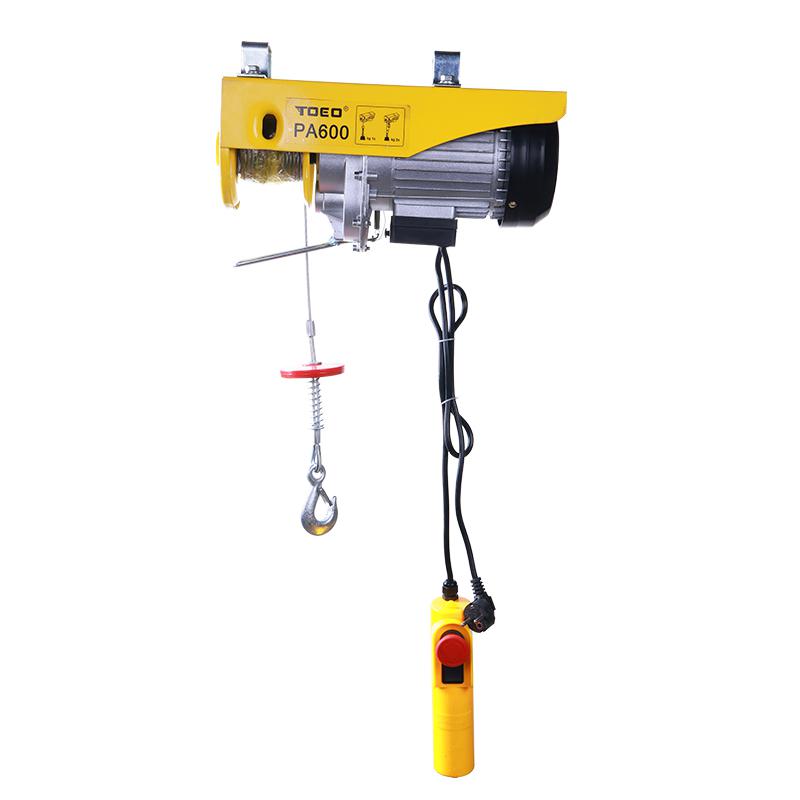

單速雙速型鋼絲繩電動葫蘆

產品介紹：

額定載重：0.5T-20T

起升高度：6米/9米/12米/18米/24米/30米

機械行業標準 JB/T 5317—2016

產品特點：

單速/雙速型電動葫蘆具有結構緊湊、自重輕、體積小、操作方便等特點。采用一體鍛造工藝，錳鋼材質，硬度大承重力強；

外殼是全身烤漆工藝，防生銹抗腐蝕，加厚卷邊工藝美觀順滑；

錳鋼防脫吊鉤，360可旋轉，更靈活。高溫鍛造，堅固耐用；

齒輪箱體由高強度鋁合金壓鑄一體成型，輕巧，堅固，強度高，耐腐蝕性能好。

產品用途：

單速/雙速電動葫蘆既可以單獨安裝在架空工字梁上，也可以配套安裝在電動或手動單梁、雙梁、懸臂、龍門等起重機上使用。在精細作業場合，當單速型電動葫蘆的起升速度不能滿足要求時，應當選用雙速型雙起升速度電動葫蘆。廣泛適用于碼頭裝配貨物、建筑工地、車間生產安裝、物流發貨等場景。

注意事項：

1.電動葫蘆初次接電使用，需要接三根火線，如果電動葫蘆沒有反應或不啟動也屬于正?，F象，因為電動葫蘆有相序保護，相序不對是不啟動的，需要把三根火線中任意兩根位置對調重新接；

2.鏈條可以一個月加油一次，齒輪箱加齒輪油，鏈條加防銹潤滑油；

3.鏈條尾巴是不能安裝在任何地方的，只需自然垂落在鏈條袋里就好(如不然會卡限位甚至把齒輪箱卡壞)；

4.在起重機械工作時，不得對起重葫蘆進行檢查和檢修。不得在有載荷的情況下調整起升設備的制動器。

維修保養：

1.新安裝或經拆檢后安裝的電動葫蘆，應先進行空車試運轉數次。未安裝完畢前，切記通電試轉；

2.正常使用前應進行以額定負荷125%，起升離地面約100毫米，10分鐘的靜負荷試驗，檢查是否正常；

3.動負荷試驗是以額定負荷重量，作多次升降與左右移動試驗，試驗后檢查其機械傳動部分，電器部分和連接部分是否正常可靠。

技術參數：

型號Type			單速CD1、雙速MD1
起重量(t)			0.5				1						2						3						5						8						10						12.5					16					20
起升高度(m)			6	9	12	18	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	6	9	12	18	24	6	9	12	18	24
起升速度(m/min)			8、0.8/8				8、0.8/8						8、0.8/8						8、0.8/8						8、0.8/8						5、0.5/5						7、0.7/7						5、0.5/5					3.5、0.35/3.5					3.5、0.35/3.5
運行速度(m/min)			20				20						20						20						20						20						20						20					20					20
鋼絲繩		公稱直徑	5.1				7.1						11						13						14						13						14						16					18					18
		結構形式	6*19+NF				6*37+NF						6*37+NF						6*37+NF						6*37+NF						6*37+NF						6*37+NF						6*37+NF					6*29F+FC					6*29F+FC
		強度等級	1770				1670						1670						1670						1770						1670						1770						1770					1870					1870
工字梁軌道型號(mm)			16~28b				16~28b						20a~45c						20a~45c						28a~63c						28a~63c						28a~63c						36a~63c					36a~63c					36a~63c
環形軌道zui小半徑（m）			1.5				1.5		2		3	4	2		2.5		3	4	2		2.5		3	4	2.5		3		4	6	2.5	3	4	5.5	7	8.5	2.5	3.5	4	6	7.5	9						3.5	4	6	7.5	9	3.5	4	6	7.5	9
起升電動機		型號Type	ZD21-4				ZD22-4						ZD31-4						ZD14-4						ZD41-4						ZD21-4						ZD51-6						ZD51-6					ZD51-6F					ZD51-6
			ZDS0.2/0.8				ZDS0.2/1.5						ZDS0.2/1.5						ZDS0.5/4.5F						ZDS0.8/7.5						ZDS0.8/7.5						ZDS1.5/13						ZDS1.5/13					ZDS1.2/11					ZDS1.5/13
		容量(Kw)	0.8、0.2/0.8				1.5、0.2/1.5						3.0、0.4/3.0						4.5、0.5/4.5						7.5、0.8/7.5						7.5、0.8/7.5						13、1.5/13						13、1.5/13					11、1.2/11					13、1.5/13
		轉速(r/min)	1380				1380						1380						1380						1380						1380						930						930					930					930
		相數	3				3						3						3						3						3						3						3					3					3
		電壓(V)	380				380						380						380						380						380						380						380					380					380
		電流(A)	2.4、0.72/2.4				4.3、0.72/4.3						7.6、1.25/7.6						11、1.4/11						18、2.4/18						18、2.4/18						33、5.2/33						33、5.2/33					28、4.5/28					33、5.2/33
		頻率(Hz)	50				50						50						50						50						50						50						50					50					50
運行電動機		型號Type	ZDY11-4				ZDY11-4						ZDY11-4						ZDY11-4						ZDM2-4F						ZDM12-4F						ZDM12-4F						ZDY21-4					ZDY21-4F					ZDY21-4(大法蘭)
		容量(Kw)	0.2				0.2						0.2						0.2						0.5						0.5*2						2*0.5						0.8*2					2*0.8					2*0.8
		轉速(r/min)	1380				1380						1380						1380						1380						1380						1380						1380					1380					1380
		相數	3				3						3						3						3						3						3						3					3					3
		電壓(V)	380				380						380						380						380						380						380						380					380					380
		電流(A)	0.72				0.72						0.72						0.72						1.4						1.4*2						1.4*2						2.4*2					2.4*2					2.4*2
		頻率	50				50						50						50						50						50						50						50					50					50
接合次數(n/hr)			120				120						120						120						120						120						120						120					120					120
工作級別			M3				M3						M3						M3						M3						M3						M3						M3					M3					M3
	H	毫米 (mm)	~865		~955		~880			~970			~1035			~1140			~1165			~1270			~1305			~1465			~1350						~1450						~1590					~1990					~2000
基本尺寸 ± 2%	l		628	714	772	916	772	867	965	1161	1357	1553	818	918	1018	1218	1418	1618	963	1066	1164	1375	1581	1781	1082	1209	1298	1489	1699	1909	1342	1520	1700	2060	2418	2777	1513	1694	1875	2237	2594	2956	1658	1854	2050	2442	2834	1814	1854	2050	2442	2934	1814	1854	2050	2442	2934
			625	711	769	913	769	864	962	1157	1354	1550							965	1068	1166	1377	1583	1798	1079	1206	1295	1486	1696	1906	1392	1517	1697	2057	2415	1774	1904	2085	2266	2628	2985	3347	2049	2245	2441	2833	3225	2147	2328	2690	3052	3411	2147	2328	2690	3052	3411
	M		318	390	462	601	404	499	597	793	989	1185	412	512	312	812	1012	1212	457	561	658	869	1075	1281	488	615	704	895	1105	1315	748	926	1106	1466	1824	2187	847	1028	1209	1571	1928	2290	992	1188	1384	1776	2167	1148	1329	1691	2053	2415	1148	1329	1691	2053	2415
	N		190				196						240						264						320						320						376						376					376					376
	Φ		14.5				19						23						25						31						31						38						37					38					38
	E		~795				~805						~960						~1080						~1210						~1093						~1200						~1293					~1635					~1690
